CARBURATORE SOLEX 32 DIS -  R5 GT TURBO

 (TRADUZIONE DAL FRANCESE)







1 - PRÉAMBULE

 <<

  >>















 Ceci s'adresse plus spécialement à des motoristes ou utilisateurs confirmés dans la mise au point des moteurs à essence ; aussi, afin d'en limiter le texte, certains développements touchant la question traitée, et supposés connus du lecteur, ont été volontairement réduits ou omis.

Cependant, il est nécessaire, avant d'en entreprendre la lecture, de noter les indications suivantes :

a) Les renseignements contenus dans cette notice concernent, exclusivement, les moteurs à 4 temps.

b) On a supposé que l'utilisateur ne dispose pas d'un banc d'essais. Par conséquent, les indications sont, en général, d'ordre pratique et les courbes données à l'appui des explications ainsi que les méthodes de réglage préconisées sont établies pour l'utilisateur qui ne dispose que de sa voiture et de la route. Si l'on dispose d'un banc d'essais, les explications sont d'ailleurs facilement transposables pour tout homme de métier.

c) Certaines expressions que l'on retrouvera fréquemment sont à définir clairement. On désignera par :

- Régime maximum du moteur : le nombre de tours à la minute pour lequel le moteur donne sa puissance maximum.

- Pleins gaz : les conditions de fonctionnement correspondant au maximum de puissance du moteur.

- Pleine charge : les conditions de fonctionnement lorsque le papillon du carburateur est grand ouvert, mais pour des régimes qui peuvent être extrêmement divers (accélération, marche en côte).

Ainsi le fonctionnement 'plein gaz' réunit les deux conditions ' régime maximum' - 'pleine charge'.

- Charge réduite : les conditions de fonctionnement du moteur dans son utilisation normale, c'est-à-dire à la moitié de la puissance obtenue 'pleins gaz' et aux 3/4 du régime maximum (pour une voiture roulant sur une route plate, cela correspond sensiblement à la marche stabilisée à une vitesse égale aux 3/4 de la vitesse maximum de la voiture).

- Cylindrée unitaire : cylindrée d'un seul cylindre

d) Toutes les courbes de consommation ont été tracées en portant en abscisses le régime du moteur exprimée en % de son régime maximum, le véhicule étant supposé circuler sur route plane, horizontale et non sinueuse. Les ordonnées ont été chiffrées en litres aux 100 km.

e) Les éléments de réglage des carburateurs SOLEX sont toujours désignés par une même lettre que l'on retrouve dans toutes les notices et dans tous les catalogues.

ÉLÉMENT DE RÉGLAGE

Dési-
gnation

OBSERVATIONS

Buses d'air ou venturi

K

Les différentes séries sont chiffrées en millimètresà la suite de l'indication du type. (Ex. : buse o 28 pour carburateurs de 35 à 40 mm marquée 35x40 - 28).

Gicleurs principaux

Gg

Chiffrés généralement de 5 en 5/100 de 60 à 280. (Exception faite pour ceux de 62 - 67 - 72 - 77 - 82 - 87 - 92 - 97 - 102 - 107 - 117 - 122 - 127 )

Ajustages d'automaticité

a

Chiffrés de 5 en 5/100 de 95 à 220 et de 10 en 10/100 de 220 à 300.

Gicleurs de ralenti

g

Chiffrés 35, 37, 40, 42, 45, 47, 50 et , au dessus, de 5 en 5/100 jusqu'à 100

Calibreurs d'air de ralenti

u

Existent dans les dimensions de 70 à 240 (de 10 en 10/100).

Gicleurs de pompe

Gp

Chiffrés de 5 en 5/100 de 35 à 170 et 200.

Gicleurs d'utilisation

Gu

Chiffrés de 5 en 5/100 de 35 à 160 et de 10 en 10/100 de 170 à 220.

Gicleurs d'essence starter

Gs

Chiffrés de 5 en 5/100 de 70 à 185 et de 10 en 10/100 de 190 à 250.

Gicleurs d'air de starter

Ga

Chiffrés de 5 en 5/100 de 1,5 à 6,5.

Tubes d'émulsion

s

Voir tableau n°602.

Tubes injecteurs de pompe

i

Existent dans les différents types en 2 modèles :
H = injecteur haut et B = injecteur bas.

Pointeaux d'arrivée d'essence

P

Existent dans les dimensions suivantes :
Grand modèle réf. 52.844 : 1,2 - 1,5 - 1,7 - 2 - 2,5 - 3 - 3,5. Petit mod. réf. 53.807 : 1 - 1,3 - 1,6










TRÈS IMPORTANT : Les chiffres caractérisant les éléments de réglage suivant :Gg, a, g, Gp, Gu, Gs, se rapprochent de leur diamètre en centièmes de millimètre, mais ces pièces sont chiffrées non d'après leur diamètre, mais d'après leur débit. Aussi, leur vérification ne pouvant être faite avec des jauges ou calibres, il y a lieu d'utiliser des éléments de réglage neufs et d'origine et, par conséquent, de débit certain.












  2 - CHOIX du TYPE et de la DIMENSION du CARBURATEUR

 <<

  >>



Les carburateurs SOLEX
se distinguent par  :

- LE MODÈLE

- LE DIAMÈTRE DE PASSAGE DES GAZ

- LE TYPE

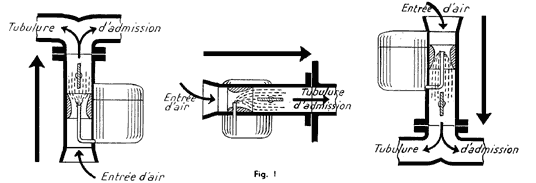

Il en existe trois modèles (fig. 1) suivant le dessin de la tubulure d'admission, c'est-à-dire l'orientation du mélange gazeux entre carburateur et moteur (voir, la reproduction de quelques types de carburateurs de chaque modèle : inversé - vertical - horizontal)

A - Choix de l'orientation

Il faut d'abord savoir si le moteur s'accommode mieux du modèle inversé, horizontal ou vertical. En général, s'il s'agit du remplacement d'un carburateur existant, la bride de fixation sur tubulure d'admission indique immédiatement l'orientation du carburateur à choisir.




Sur les voitures modernes, les carburateurs utilisés sont en majorité du modèle inversé. La commodité d'accès en est la principale raison. Toutefois, sur certaines voitures de sport ou de course, on peut être amené, pour des questions d'encombrement en hauteur, à utiliser des carburateurs horizontaux. Les carburateurs verticaux se trouvent le plus souvent sur les moteurs alimentés par un réservoir en charge.

Il est rappelé que, sauf impossibilité absolue, le carburateur doit toujours être monté la cuve à l'avant.

B - Choix du nombre de carburateurs

Il faut également déterminer le nombre de carburateurs nécessaires. Là encore, l'étude du moteur appelle ordinairement un genre de montage bien défini, soit un, soit plusieurs carburateurs. Cette deuxième solution est surtout utilisée sur des moteurs 'sport' ou de course. Dans cette application, on a intérêt à diminuer, dans la mesure du possible, la longueur de la tuyauterie d'admission et, surtout, le nombre de coudes qui s'opposent au libre passage des gaz, depuis l'extérieur jusqu'à l'intérieur du cylindre.

Il appartient donc au spécialiste de la carburation de choisir le type et le nombre de carburateurs lui permettant, en ce cas, d'obtenir le meilleur rendement de son moteur en utilisant, au besoin, des carburateurs multiples ou à plusieurs corps.

C - Choix de la dimension du carburateur

Pour cela, il faut connaître la cylindrée unitaire, le régime du moteur et le nombre de cylindres alimentés par un même corps de carburateur. Les formules ci-après donnent approximativement le diamètre du carburateur SOLEX à choisir :

On appelle

D le diamètre du carburateur en millimètres





C la cylindrée unitaire, en cm³, du moteur considéré

N le régime maximum en milliers de tours par minute.

Si un corps de carburateur alimente 1, 2, 3 ou 4 cylindres,

D = 0,82 x V (C x N)

Si un corps alimente 6 cylindres

D =V (C x N )

Si un corps alimente 8 cylindre

D = 1,15 x V (C x N)





Ex : soit un moteur de 1,200 cm³ en 4 cylindres, régime maximum 4.500 tours ; la cylindrée unitaire est de 300 cm³. Le calcul donne donc :

D = 0,82 x V (300 x 4,5 ) = 30

Dans ces conditions, choisir un carburateur de 30 ou 32.

Si le corps alimente un compresseur, le cas général consiste à alimenter l'ensemble des cylindres par un seul compresseur. D'autre part, la pression d'alimentation absolue à la sortie du compresseur est désignée par H exprimée en millimètres de mercure. 'n' est le nombre de cylindres alimentés par le compresseur, 'n' étant égal ou supérieur à4.

Dans ces conditions, la formule de calcul du carburateur devient : D = 0,41 Ö { C x N x n x H /760}

Ex : Moteur 1,200 cm³ 4 cylindres à 6.000 tours/minute alimenté par un compresseur donnant une surpression de 400 millimètres de mercure. On aura : C = 300, N = 6, n = 4, H =760 + 400 = 1160.

D = 0,41 V (300 x 6 x 4) x V {1160/760] = 43 mm

Dans ce cas, choisir le carburateur de dimension existante, d'un diamètre immédiatement supérieur à la dimension déterminée. (Ex. : carburateur de 46 mm).










  4 - DESCRIPTION  >  4 b - Tube d'émulsion

 <<

  >>







 Bien que cette pièce soit, effectivement, une pièce de réglage, son action est minime et il est difficile de faire des recommandations particulières sur le choix d'un tube d'émulsion.

Utiliser le tube d'émulsion indiqué sur les cahiers de réglage et fiches techniques SOLEX ou, sans indication, un tube d'émulsion standard.

On ne doit guère changer le tube d'émulsion d'origine que si l'on cherche à supprimer des défauts secondaires souvent difficiles à trouver (petites reprises progressives imparfaites, etc...). Quelques directives générales peuvent seules être données.

Si la petite reprise progressive est marquée par un 'à-coup', c'est très souvent parce qu'il y a un excès d'essence qui peut être dû soit à la pompe de reprise, soit au système de giclage. Si la pompe de reprise est éliminée (cas d'un carburateur qui n'en comporte pas), on a intérêt à utiliser un tube d'émulsion avec de gros trous à la partie supérieure et, éventuellement, bouché à la partie inférieure par une goupille. Les tubes d'émulsion courts sont à employer dans les carburateurs alimentant un ou deux cylindres. D'ailleurs, les carburateurs de course sont déjà équipés de tels tubes d'émulsion.

(Pour les spécifications des tubes d'émulsion, se reporter à la nomenclature n°602).
















  4 - DESCRIPTION  >  1 - NIVEAU CONSTANT

 <<

  >>

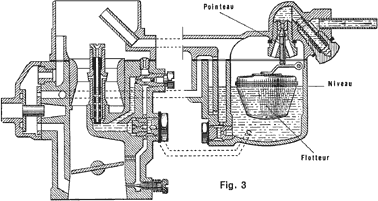

Le niveau (fig. 3) des carburateurs SOLEX est, en principe, établi pour une pression de la pompe d'alimentation de 150 à 170 g par cm² et pour une vitesse de densité de 0.720.

Dans le cas d'une pression de pompe plus grande, il serait nécessaire de monter un pointeau d'arrivée d'essence plus petit.

D'autre part, la plupart des carburateurs SOLEX peuvent être équipés de flotteurs de différents poids pour compenser les variations de densité de carburant ou de pression d'alimentation.



















  4 - DESCRIPTION  >  3 - RALENTI : réglage

 <<

  >>

A - RALENTI A RÉGLAGE D'ESSENCE

Le ralenti comprend quatre éléments de réglage :

- le gicleur de ralenti (g),

- le calibreur d'air (u),

- la vis butée de fermeture de papillon (Z) qui règle la vitesse du moteur,

- la vis de richesse de ralenti (W) qui agit sur le débit du mélange fourni par le gicleur de ralenti et le calibreur d'air (Fig. 6)

POUR RÉGLER LE RALENTI

On n'attache jamais trop d'importance au bon réglage du ralenti. Un ralenti mal réglé peut, avec les meilleurs carburateurs, entraîner de graves troubles de fonctionnement. Aussi, conseillons-nous d'apporter le plus grand soin à cette opération.

Le réglage du ralenti doit être effectué sur moteur chaud de la façon suivante :

      - agir légèrement sur la vis butée (Z) pour amener
        le moteur approximativement au régime de ralenti.

      - desserrer ou serrer la vis de richesse (W) pour
         obtenir la vitesse du moteur la plus élevée, la vis (Z)
         restant fixe.



Fig. 6





Un desserrage excessif de la vis (W) se traduit par une baisse de régime, accompagnée de fumées noires à l'échappement (mélange trop riche).

Un serrage excessif de la vis (W), se traduit par une baisse de régime allant jusqu'au calage du moteur (mélange trop pauvre).

La meilleure position est celle qui correspond au maximum de régime du moteur.

- si après avoir effectué ce réglage, le régime de ralenti paraît trop élevé ou trop bas, il faut de nouveau agir sur la vis (Z) en la desserrant ou en la serrant légèrement suivant le cas pour réduire ou augmenter le régime puis modifier encore la position de la vis (W) en procédant comme indiqué jusqu'à obtention du régime voulu.

Le ralenti du moteur à chaud doit être réglé pour un régime compris entre 550 et 650 tours-minute suivant les cylindrées. Ce régime est généralement indiqué par les Constructeurs dans les notices des véhicules

Un compte-tours portatif facilite les opérations précitées et permet de réaliser de façon très précise le réglage du ralenti. Nous ne saurions trop en recommander l'emploi.

NOTA - Pour obtenir un ralenti correct, il est indispensable que le moteur, l'appareil d'allumage ainsi que le carburateur soient en bon état.

Avant de procéder au réglage du ralenti, il est essentiel de vérifier :

- l'étanchéité du moteur (jeu sous les soupapes),

- l'état des vis platinées et des bougies ainsi que l'écartement

des électrodes de ces dernières (réglage moyen 6 à 7/10 de m/m),

- le réglage du point d'avance initiale,

- le gicleur de ralenti (voir si pas bouché et bien du diamètre prévu).

Pour toutes ces caractéristiques, se référer aux notices des Constructeurs.

B - RALENTI A RÉGLAGE D'AIR

Certains carburateurs verticaux et horizontaux (de fabrication moins récente) peuvent comporter un ralenti à réglage d'air. Dans ce cas, la vis (W) agit de façon inverse, c'est-à-dire qu'en la serrant on enrichit le ralenti et qu'en la desserrant, on l'appauvrit.












  4 - DESCRIPTION  >  3 - RALENTI : BY-PASS

 <<

  >>



Il est rappelé que la position des trous de by-pass conditionne en général la qualité de la progression, c'est-à-dire du passage du ralenti à la marche normale du moteur.

La position du ou des trous de by-pass peut être différente d'un type de moteur à un autre. Tout carburateur neuf peut donc ne pas convenir à tel ou tel moteur du fait de la position du ou des trous de by-pass.

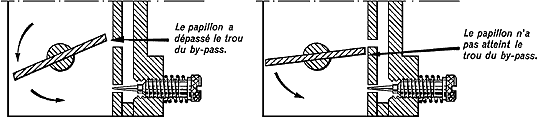

Fig. 7                                                    Fig. 8


Lorsqu'une difficultése présente dans la progression et que l'on constate un trou lors de la reprise lente, essayer d'immobiliser le papillon sur la position de ce trou en agissant, par exemple, sur la vis de réglage du ralenti (Z), puis démonter le carburateur et voir où se trouve la tranche du papillon par rapport au trou de by-pass.

En général, le trou à la reprise se produit :

- ou bien lorsque le papillon a dépassé le trou de by-pass et que le gicleur principal n'est pas encore amorcé(fig. 7),

- ou bien, au contraire, lorsque le papillon n'a pas encore atteint le trou de by-pass (fig. 8).

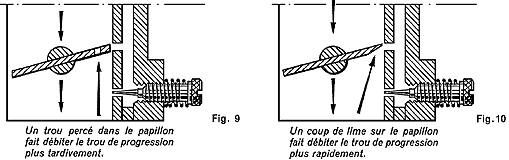

Nous donnons ci-après la possibilité de rapprocher ou d'éloigner le trou de by-pass de la tranche du papillon.

Si l'on veut que le trou de by-pass ne passe en aval du papillon que pour une ouverture plus grande du papillon, il suffit de percer un trou dans le papillon, ce qui permet de refermer celui-ci un peu plus lorsque le moteur tourne au ralenti (fig. 9). Ceci permet de remédier au premier cas indiqué ci-dessus.




Au contraire, pour rapprocher le trou de by-pass de la tranche du papillon, c'est-à-dire pour que ce trou de by-pass se trouve en aval du papillon pour une plus petite ouverture, il faut donner un coup de lime sur la tranche du papillon (fig. 10). Ceci permet de remédier au deuxième cas indiqué ci-contre.










  4 - DESCRIPTION  >  4 - CIRCUITS DE MARCHE NORMALE ET PUISSANCE

 <<

  >>

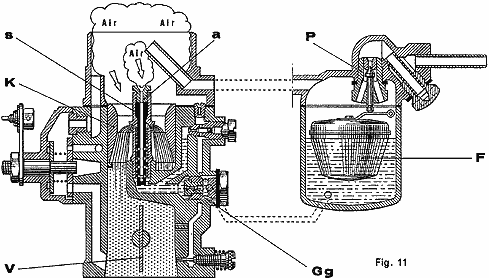

Le circuit de marche normale est illustré par la figure 11.
Les éléments de réglage sont les suivants :

                    a) Buse d'air (K).
                    b) Dispositif de giclage comprenant :

                                  Le gicleur principal (Gg),
                                  L'ajustage d'automaticité (a),
                                  Le tube d'émulsion (s).














4 - DESCRIPTION  >  4 a - Choix de la buse

 <<

  >>







 Après avoir déterminé la section du carburateur, il faut choisir la buse ou venturi (K) optimum. Si l'on dispose d'un banc d'essai dynamométrique, il convient de recourir à celle qui donne une puissance inférieure de 3 à 4 % à la puissance maximum que peut donner le carburateur avec des buses supérieures. C'est une garantie de bonne carburation pour une voiture de tourisme.

Si l'on cherche la meilleure performance, il faut choisir la plus petite buse donnant toute la puissance. Au cours des essais, utiliser des gicleurs d'essence(Gg) suffisamment gros pour que la puissance ne soit pas diminuée par un mélange trop pauvre.

Éviterégalement qu'il y ait un gros excès d'essence, bien que l'influence d'un mélange trop riche sur la puissance soit un peu plus négligeable.

Si l'on ne dispose pas d'un banc d'essai, calculer le diamètre du carburateur comme indiqué au chapitre 2 (paragraphe c) et multiplier le résultat trouvé par 0,8.

Dans l'exemple qui a été cité d'un moteur 1200 cm³, on a trouvéque le diamètre idéal était 30 mm. La buse servant de point de départ du réglage devrait être 30 x 0,8 = 24 mm.

Remarque. - Si la buse utilisée est à double diffuseur, comme c'est le cas pour certains types de carburateurs, augmenter de 2 à 3 mm le diamètre obtenu de la façon indiquée ci-dessus.

En général, la meilleure buse se situera tout à côté de cette dimension.

A partir de ces données, chercher, sur la route, la plus petite buse donnant la vitesse maximum du véhicule.

NOTA. - Les buses diffèrent suivant le type et le diamètre des carburateurs. Se référer aux numéros de fabrication indiqués sur nos fiches techniques-nomenclatures.


















  4 - DESCRIPTION  >  4 a - Choix de la buse

 <<

  >>



 Après avoir déterminé la section du carburateur, il faut choisir la buse ou venturi (K) optimum. Si l'on dispose d'un banc d'essai dynamométrique, il convient de recourir à celle qui donne une puissance inférieure de 3 à 4 % à la puissance maximum que peut donner le carburateur avec des buses supérieures. C'est une garantie de bonne carburation pour une voiture de tourisme.

Si l'on cherche la meilleure performance, il faut choisir la plus petite buse donnant toute la puissance. Au cours des essais, utiliser des gicleurs d'essence(Gg) suffisamment gros pour que la puissance ne soit pas diminuée par un mélange trop pauvre.

Éviterégalement qu'il y ait un gros excès d'essence, bien que l'influence d'un mélange trop riche sur la puissance soit un peu plus négligeable.

Si l'on ne dispose pas d'un banc d'essai, calculer le diamètre du carburateur comme indiqué au chapitre 2 (paragraphe c) et multiplier le résultat trouvé par 0,8.

Dans l'exemple qui a été cité d'un moteur 1200 cm³, on a trouvéque le diamètre idéal était 30 mm. La buse servant de point de départ du réglage devrait être 30 x 0,8 = 24 mm.

Remarque. - Si la buse utilisée est à double diffuseur, comme c'est le cas pour certains types de carburateurs, augmenter de 2 à 3 mm le diamètre obtenu de la façon indiquée ci-dessus.

En général, la meilleure buse se situera tout à côté de cette dimension.

A partir de ces données, chercher, sur la route, la plus petite buse donnant la vitesse maximum du véhicule.

NOTA. - Les buses diffèrent suivant le type et le diamètre des carburateurs. Se référer aux numéros de fabrication indiqués sur nos fiches techniques-nomenclatures.








  4 - DESCRIPTION  >  4 b - Dispositif de giclage

 <<

  >>



       Choix du gicleur principal et de l'ajutage d'automaticité

Pour déterminer ces deux éléments, on pourra prendre la base de réglage suivante :

La dimension du gicleur principal (Gg) est égale à 5 fois la valeur du diamètre de la buse standard (sans double diffuseur) exprimé en millimètres.

Exemple : pour une buse (K) = 24, Gg = 24 x 5 = 120

L'ajustage d'automaticité (a) est égal à Gg + 60, sauf pour les carburateurs avec dispositif de giclage type IDS où il est égal au Gg.

Dans le cas général de l'exemple, a = 120 + 60 =180.

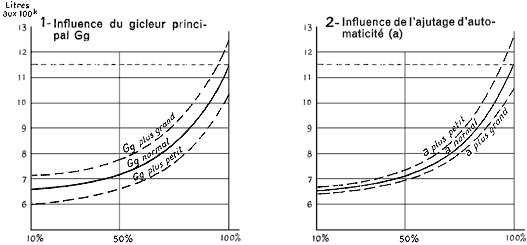

L'influence de ces deux éléments : Gicleur principal et Ajutage d'automaticité, est indiquée sur les courbes 1 et 2 (fig. 12).

La courbe 1 indique l'influence du gicleur principal. On voit qu'une variation du gicleur principal déplace la courbe de consommation du véhicule verticalement et de façon sensiblement parallèle à elle-même, de telle sorte qu'une augmentation du gicleur principal enrichit le mélange à peu près dans les mêmes proportions aux bas régimes et aux grands régimes.


Fig. 12


La courbe 2 montre l'influence de l'ajutage d'automaticité qui est plus grande aux régimes élevés qu'aux bas régimes. Une variation de l'ajutage fait basculer la courbe autour de l'origine de celle-ci.

Naturellement, plus l'ajutage d'automaticité (a) est petit, plus la dépression régnant sur le gicleur (Gg) est grande et plus le mélange s'enrichit.














  4 - DESCRIPTION  >  4 b - Tube d'émulsion

 <<

  >>



 Bien que cette pièce soit, effectivement, une pièce de réglage, son action est minime et il est difficile de faire des recommandations particulières sur le choix d'un tube d'émulsion.

Utiliser le tube d'émulsion indiqué sur les cahiers de réglage et fiches techniques SOLEX ou, sans indication, un tube d'émulsion standard.

On ne doit guère changer le tube d'émulsion d'origine que si l'on cherche à supprimer des défauts secondaires souvent difficiles à trouver (petites reprises progressives imparfaites, etc...). Quelques directives générales peuvent seules être données.

Si la petite reprise progressive est marquée par un 'à-coup', c'est très souvent parce qu'il y a un excès d'essence qui peut être dû soit à la pompe de reprise, soit au système de giclage. Si la pompe de reprise est éliminée (cas d'un carburateur qui n'en comporte pas), on a intérêt à utiliser un tube d'émulsion avec de gros trous à la partie supérieure et, éventuellement, bouché à la partie inférieure par une goupille. Les tubes d'émulsion courts sont à employer dans les carburateurs alimentant un ou deux cylindres. D'ailleurs, les carburateurs de course sont déjà équipés de tels tubes d'émulsion.

(Pour les spécifications des tubes d'émulsion, se reporter à la nomenclature n°602).








  4 - DESCRIPTION  >  4 b - SCHÉMA DES DIFFÉRENTS MONTAGES DE GICLEUR

 <<

  >>



 Suivant les types, les carburateurs SOLEX comportent différents montages de giclage mais dont le principe de fonctionnement est le même.


MONTAGE 12 (Fig. 13)


Pour carburateurs horizontaux, verticaux et inversés.

Dans ce dispositif, le gicleur principal (G) et le tube d'émulsion constituent un organe unique caractérisé par deux numéros : le premier indique le débit du trou calibré, le second, purement conventionnel, indique la disposition percés latéralement et réglant l'automaticité du mélange, l'air nécessaire à l'émulsion étant calibré par les trous latéraux du chapeau de gicleur (A).

Sauf indications spéciales, on sera certain d'obtenir les meilleurs résultats avec les gicleurs G x 51 dont l'émulsion correspond approximativement à un ajutage de 230.

L'ordre de classement des émulsions des gicleurs de ce modèle est le suivant :

57 - 51 - 56 - 52 - 58 - 53 - 54 - 59.

Si, par exemple, on utilise un trou de gicleur de 120 avec toutes les émulsions ci-dessus, l'appauvrissement sera croissant de l'émulsion 57 à l'émulsion 51, puis à l'émulsion 56, etc.


MONTAGE 14 (Fig. 14)


Pour les carburateurs verticaux.

Même disposition que pour le montage 12, mais le gicleur principal (Gg) est indépendant du tube d'émulsion (s) et accessible de l'extérieur sans démontage d'aucune autre pièce.

Les tubes d'émulsion (s) comportent les mêmes perçages que les G montage 12. Pour les différencier, la marque conventionnelle est suivie d'un zéro (Ex. : 510, 520, etc...).






MONTAGE 12

Fig. 13

MONTAGE 14

Fig. 14











  4 - DESCRIPTION  >  4 b - SCHÉMA DES DIFFÉRENTS MONTAGES DE GICLEUR

 <<

  >>





 Suivant les types, les carburateurs SOLEX comportent différents montages de giclage mais dont le principe de fonctionnement est le même.


MONTAGE 12 (Fig. 13)


Pour carburateurs horizontaux, verticaux et inversés.

Dans ce dispositif, le gicleur principal (G) et le tube d'émulsion constituent un organe unique caractérisé par deux numéros : le premier indique le débit du trou calibré, le second, purement conventionnel, indique la disposition percés latéralement et réglant l'automaticité du mélange, l'air nécessaire à l'émulsion étant calibré par les trous latéraux du chapeau de gicleur (A).

Sauf indications spéciales, on sera certain d'obtenir les meilleurs résultats avec les gicleurs G x 51 dont l'émulsion correspond approximativement à un ajutage de 230.

L'ordre de classement des émulsions des gicleurs de ce modèle est le suivant :

57 - 51 - 56 - 52 - 58 - 53 - 54 - 59.

Si, par exemple, on utilise un trou de gicleur de 120 avec toutes les émulsions ci-dessus, l'appauvrissement sera croissant de l'émulsion 57 à l'émulsion 51, puis à l'émulsion 56, etc.


MONTAGE 14 (Fig. 14)


Pour les carburateurs verticaux.

Même disposition que pour le montage 12, mais le gicleur principal (Gg) est indépendant du tube d'émulsion (s) et accessible de l'extérieur sans démontage d'aucune autre pièce.

Les tubes d'émulsion (s) comportent les mêmes perçages que les G montage 12. Pour les différencier, la marque conventionnelle est suivie d'un zéro (Ex. : 510, 520, etc...).






MONTAGE 12

Fig. 13

MONTAGE 14

Fig. 14















  4 - DESCRIPTION  >  3 - RALENTI : BY-PASS

 <<

  >>





Il est rappelé que la position des trous de by-pass conditionne en général la qualité de la progression, c'est-à-dire du passage du ralenti à la marche normale du moteur.

La position du ou des trous de by-pass peut être différente d'un type de moteur à un autre. Tout carburateur neuf peut donc ne pas convenir à tel ou tel moteur du fait de la position du ou des trous de by-pass.


Fig. 7                                                    Fig. 8


Lorsqu'une difficultése présente dans la progression et que l'on constate un trou lors de la reprise lente, essayer d'immobiliser le papillon sur la position de ce trou en agissant, par exemple, sur la vis de réglage du ralenti (Z), puis démonter le carburateur et voir où se trouve la tranche du papillon par rapport au trou de by-pass.

En général, le trou à la reprise se produit :

- ou bien lorsque le papillon a dépassé le trou de by-pass et que le gicleur principal n'est pas encore amorcé(fig. 7),

- ou bien, au contraire, lorsque le papillon n'a pas encore atteint le trou de by-pass (fig. 8).

Nous donnons ci-après la possibilité de rapprocher ou d'éloigner le trou de by-pass de la tranche du papillon.

Si l'on veut que le trou de by-pass ne passe en aval du papillon que pour une ouverture plus grande du papillon, il suffit de percer un trou dans le papillon, ce qui permet de refermer celui-ci un peu plus lorsque le moteur tourne au ralenti (fig. 9). Ceci permet de remédier au premier cas indiqué ci-dessus.




Au contraire, pour rapprocher le trou de by-pass de la tranche du papillon, c'est-à-dire pour que ce trou de by-pass se trouve en aval du papillon pour une plus petite ouverture, il faut donner un coup de lime sur la tranche du papillon (fig. 10). Ceci permet de remédier au deuxième cas indiqué ci-contre.














  4 - DESCRIPTION  >  4 b - MONTAGE TYPE IDS

 <<

  >>







MONTAGE TYPE IDS (fig. 18)


Ce système est utilisé dans différents type de carburateurs inversés.

Le tube d'émulsion (s) percé de trous latéraux est emmanché une fois pour toutes dans le puits de giclage dont la partie supérieure communique avec un bec qui débouche dans la buse (K).

Le puits est alimenté en essence par le gicleur principal (Gg), vissé à la partie inférieur de la cuve.

L'ajutage (a) est monté en dérivation en regard d'une canalisation aboutissant dans le haut du puits de giclage.

L'extrémité supérieure du puits est rebouchée par une goupille percée, dans certains cas, d'un trou calibré pour éviter les risques de siphonnage du combustible par le bec.



MONTAGE IDS

Fig. 18

















  5 - POMPE DE REPRISE

 <<

  >>







 Les pompes de reprise sont souvent nécessaires pour l'accélération et d'autant plus utiles que les tuyauteries d'admission sont plus longues. Pour les voitures de course, sur lesquelles les tuyauteries d'admission sont extrêmement courtes, on a fréquemment constaté que la pompe pouvait être supprimée sans nuire à la qualité de la reprise.

La pompe de reprise SOLEX à membrane peut être commandée soit par la variation de la dépression dans la tubulure d'admission (pompe pneumatique, fig. 19), soit mécaniquement (fig. 20) par le moyen d'une biellette reliée à l'axe de papillon des gaz du carburateur.

Sur toutes les pompes de reprise des carburateurs SOLEX, on peut régler le volume injecté et la durée d'injection. La durée d'injection se règle par la dimension du gicleur de pompe (Gp). Il est évident que, plus celui-ci est petit, plus l'essence met de temps à passer de la pompe dans la tuyauterie. Le gicleur de pompe (Gp) est, en moyenne, d'un diamètre égal au tiers de celui du gicleur principal, mais sans qu'il puisse en pratique être plus petit que 35.




Légende




C1

Siège de bille.

Gp

Gicleur de pompe

H

Clapet de pompe

M

Membranes de pompe

r

Ressort

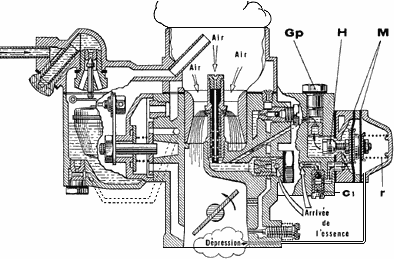

FIG. 19 : Pompe à membrane à commande pneumatique







Légende




C1

Siège de bille

i

Injecteur

Gp

Gicleur de pompe

I

Levier de pompe

M

Membranes de pompe

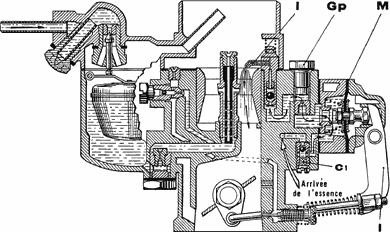

Fig. 20 Pompe à membrane à commande mécanique Type 2 (standard)







De toute façon, le diamètre de ce gicleur varie notablement avec les types de moteurs, surtout dans le cas des pompes de reprise spéciales, type 3 et 4, dont il sera fait mention plus loin.

Le volume injecté se règle pour les pompes à commande mécanique par la longueur utile de la tringle de pompe dont l'extrémité filetée est munie d'un écrou de réglage. Pour les pompes pneumatiques, le volume est déterminé par la position d'un clapet (H) sur l'axe des membranes.

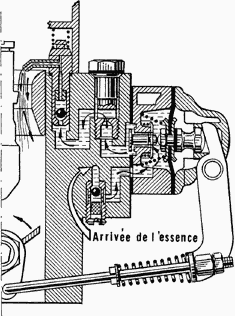

Fig. 21 Pompe type 3 (enrichisseur)


Fig. 22 Pompe type 4 (appauvrisseur)






Les pompes de reprise, commandées par l'axe de papillon, se font en différents modèles suivant les types de carburateurs et sont caractérisées par les chiffres ci-après :

5 = pompe à capacité réduite pour carburateur de 32 (entr'axe des vis de fixation 27 mm).

7 = pompe à capacité 'normale' pour carburateur de 32 (entr'axe des vis de fixation 27 mm)

8 = pompe pour carburateurs de 35, 40 et 46 mm (entr'axe des vis de fixation 35 mm)

9 = pompe pour carburateur de 30 mm à double-corps (entr'axe des vis de fixation 35 mm)

Enfin, des dispositifs enrichisseurs ou appauvrisseurs de pleine charge peuvent être combinés avec les pompes et sont repérés de la façon suivante :

- ou bien la pompe ne comporte aucun de ces dispositifs et le chiffre caractéristique
  du modèle est suivi du chiffre 2 (pompes 52, 72, 82, 92) (fig. 20).

- ou bien la pompe comporte un dispositif enrichisseur de pleine charge, et le chiffre
   caractéristique est suivi du chiffre 3 (53, 73, 83, 93) (fig. 21).

- enfin, si la pompe comporte un dispositif appauvrisseur de pleine charge, le chiffre
   caractéristique est suivi du chiffre 4 (54, 74, 84, 94) (fig. 22)

Les pompes type 2 sont, en principe, recommandées pour les carburateurs alimentant 4 cylindres sur voitures de tourisme.

Les pompes type 3 comportant un dispositif enrichisseur sont spécialement recommandées pour les carburateurs alimentant 4 cylindres sur moteurs sport et pour tous carburateurs alimentant 6 cylindres, 8 cylindres ou un compresseur.

Les pompes type 4, avec dispositif appauvrisseur, sont, en général, recommandées pour les carburateurs alimentant seulement 1, 2 ou 3 cylindres.




NOTA. - Certains carburateurs sont prévus avec pompe à deux gicleurs (gicleur de pompe Gp et gicleur d'utilisation Gu).

Le gicleur d'utilisation (Gu) n'est à prévoir que dans le cas où la qualité de la reprise impose l'emploi d'un gicleur de pompe (Gp) relativement important, pouvant entraîner un appauvrissement excessif en utilisation.

Dans ce cas, se référer à la notice n°49 (réglage des carburateurs avec pompe à deux gicleurs).

Si aucune indication n'est donnée dans nos cahiers de réglage, monter un gicleur d'utilisation non percé (Gu plein).










2







  6 - CORRECTEUR COMPLÉMENTAIRE DE RICHESSE

 <<

  >>



 Certains carburateurs - avec ou sans pompe de reprise - comportent un dispositif complémentaire destiné à corriger le dosage du mélange air-essence dans des conditions données de fonctionnement des moteurs considérés, cette correction ne pouvant être obtenue en agissant uniquement sur le réglage des appareils.

Il existe plusieurs modèles de correcteurs complémentaires de richesse qui agissent soit sur l'air, soit sur l'essence à savoir :


a - Enrichisseur de puissance ou de pleine charge (action sur l'air d'émulsion)


Ce dispositif (fig. 23), constitué par un clapet d'air à piston (C) faisant partie intégrante du dessus de cuve du carburateur permet de marcher avec un dosage de richesse réduite lorsque le papillon des gaz n'est que partiellement ouvert et avec un dosage de richesse normale, nécessaire au fonctionnement correct du moteur aux puissances maxima lorsque le papillon est ouvert en grand.



Fig. 23



b - Enrichisseur de puissance ou de pleine charge (action sur l'essence)


Même rôle que Fig. 24 mais ce dispositif constitué par un clapet à membrane (C) monté sur la cuve du carburateur débite sous l'effet de la dépression dans le système de giclage principal, lorsque la dépression dans la tubulure tombe en dessous d'une certaine valeur.

c - Econostat (action sur l'essence)


Ce dispositif (fig. 25) est essentiellement constitué par un tube injecteur (E) qui s'alimente en essence directement dans la cuve à niveau constant du carburateur et débouche dans l'entrée d'air principale de l'appareil. Il fonctionne sous l'effet de la dépression créée par le débit d'air, lorsque celui-ci a atteint une certaine valeur et n'intervient qu'aux régimes élevées du moteur.

L'Econostat permet de conserver aux régimes élevés un dosage de richesse normale tout en assurant aux pleines charges du moteur, aux régimes réduits, un dosage minimum.





Fig. 24

Fig. 25





A noter, d'une part, qu'on ne peut adapter l'un quelconque des dispositifs précités à un carburateur qui ne le comporte pas d'origine et, d'autre part, que les carburateurs avec enrichisseur de puissance ou avec Econostat doivent être exclusivement réservés aux moteurs pour lesquels ils ont été construits et réglés.








  5 - RÉGLAGE du CARBURATEUR

 <<

  >>



Il faut distinguer les cas où un corps de carburateur alimente soit un, deux ou trois cylindres, soit quatre cylindres ordinaires, soit quatre cylindres de sport, six cylindres, huit cylindres ou un compresseur.

Voir tableau ci-dessous et, suivant le cas, se reporter aux différents paragraphes indiqués du présent chapitre.


Élément de réglage
(Buse et gicleurs)

Nombre de cylindres alimentés par corps de carburateur.

1, 2, 3
cylindres

4 cylindres
moteur
tourisme

4 cyl. (sport)
6, 8 cylindres
1 compresseur

Voir au CHAPITRE 5

Paragraphe 3

Paragraphe 1

Paragraphe 2

Types de pompes

4

2

3

Tube injecteur

bas

haut

bas



1 - Le corps du carburateur alimente 4 cylindres sur moteur de tourisme.

Dans ce cas, il faut opérer de la façon suivante :

Tout d'abord, chercher la buse qui donne la meilleure puissance (ne pas la choisir trop grande, mais de préférence, un peu trop petite).

Pendant ces essais, utiliser un gicleur principal (Gg) sensiblement supérieur à celui qui a été trouvé par le calcul, mais conserver l'ajutage (a) théorique correspondant au gicleur calculé, de façon à être certain de ne pas manquer de puissance par pauvreté du mélange.

Quand la buse a été déterminée, diminuer le Gg sans toucher au (a), jusqu'à ce que la voiture ne fasse plus la puissance primitivement trouvée.

Rétablir alors le plus petit gicleur Gg qui donne la puissance. On obtient ainsi un premier point correct A de la courbe caractéristique de fonctionnement figuré sur la courbe 3 (fig. 26).

Cependant, le réglage ainsi déterminé n'est peut-être pas bon à toutes les allures et, en particulier, à charge réduite, la courbe caractéristique peut-être la courbe désignée sur le graphique 3 par 'Gg' et 'a' quelconques.

Supposons que cette courbe ne donne pas, en charge réduite, la meilleure consommation possible. Pour s'en rendre compte, il suffit de se placer en un point du fonctionnement normal, B par exemple, correspondant à une vitesse de la voiture à 75 % de la vitesse maximum.

Si l'on dispose d'un banc d'essai, se placer au même régime et à une puissance développée sensiblement égale à la moitié de la puissance maximum du moteur.

A cette vitesse, changer le Gg précédemment déterminé et essayer d'utiliser un Gg plus petit sans toucher à l'ajutage (a).

Si la voiture continue à fonctionner convenablement, diminuer le Gg jusqu'à ce que l'on observe des troubles dans le fonctionnement (marche instable, quelquefois retours au carburateur, sensation de manque de puissance). Conserver alors le gicleur qui donne cette consommation minimum à 75 % du régime maximum, ce qui place le régime de fonctionnement en B¹, sur une courbe parallèle à la première courbe indiquée (on a vu qu'un changement de gicleur principal déplaçait la courbe de consommation parallèlement à elle-même). Mais le point A s'est déplacé en A¹, correspondant à un mélange trop pauvre pour la marche à pleins gaz. On rétablira la richesse à pleins gaz en utilisant un ajutage d'automaticité (a) plus petit que celui qui a été monté pour les essais. Le point A¹ remontera en A et le point B¹ remontera en B² de façon à obtenir la courbe de fonctionnement en trait plein indiquée sur la courbe 3 (fig. 26).

Si, au départ, on avait constaté le phénomène inverse, c'est-à-dire que la marche à charge réduite était trop pauvre, il eût fallu opérer de façon inverse, c'est-à-dire commencer par augmenter le gicleur Gg jusqu'à obtenir une marche correcte à charge réduite, puis augmenter l'ajutage (a) pour rétablir la richesse du mélange aux pleins gaz.

Des moteurs peuvent nécessiter pour la reprise l'emploi d'une pompe de reprise. Comme les carburateurs SOLEX donnent, pour les moteurs 4 cylindres tourisme un mélange convenable aussi bien à plein gaz qu'en marche réduite, on doit utiliser une pompe de reprise simple, ne comportant aucun dispositif accessoire pour corriger la richesse du mélange.

C'est pourquoi il y a lieu d'utiliser les pompes type 2 avec un tube injecteur haut, de façon que son orifice de sortie soit peu soumis à la dépression et que le débit de carburant passant par cet orifice sous l'effet de la dépression soit nul ou négligeable.

2 - Le corps de carburateur alimente un moteur 4 cylindres 'Sport', 6 cylindres,
     8 cylindres ou un compresseur.

Dans ce cas, on ne peut pas opérer comme précédemment, le moteur demandant une grosse différence de richesse entre les régimes de pleine charge et les régimes de charge réduite (fig. 26, courbe 4). Il faut donc opérer de la façon suivante :


Courbes de consommation d'une voiture en palier

FIG. 26


 Commencer par chercher la buse, comme indiqué au chapitre 1, puis se placer tout de suite en charge réduite à 75 % du régime maximum.

Chercher en ce point un Gg et un 'a' donnant une marche correcte avec le minimum de consommation.

Utiliser obligatoirement une pompe de reprise du type 3 (avec enrichisseur à fond) qui permet, lorsque le papillon est près de sa pleine ouverture, d'ouvrir un circuit d'essence supplémentaire.

Utiliser obligatoirement, en ce cas, un tube injecteur bas.

Faire l'essai de la voiture à la vitesse maximum et chercher à atteindre cette vitesse en recourant au plus petit gicleur de pompe (Gp) possible.

Sans l'appoint de l'essence débitée par le tube injecteur bas et calibrée par le gicleur de pompe, il n'est pas possible d'atteindre la vitesse maximum. On ne pourra l'obtenir qu'après avoir déterminé judicieusement la bonne dimension de ce gicleur.

S'assurer, ensuite, que le gicleur en question permet les reprises dans toutes les conditions.

Il est rappelé qu'on peut agir sur la quantité d'essence injectée. (voir chapitre 4)

3 - Le corps de carburateur alimente 1, 2 ou 3 cylindres.

C'est le cas général lorsqu'il s'agit de moteurs sport ou de compétition et que l'on dispose de plusieurs carburateurs par moteur.

Dans ce cas, il se produit l'inverse du paragraphe 2, c'est-à-dire que, en général, la richesse du mélange déterminée pour la pleine charge est trop faible pour la marche en charge réduite (courbe 5 - fig. 27) et le réglage s'effectuera alors en utilisant, en principe, une pompe type 4 (avec appauvrisseur à fond) et un tube injecteur bas.

Effectuer le réglage comme au § 1, mais avec un gicleur de pompe (Gp) non percé.



Établir, de préférence, un réglage avec Gg et 'a' petits. Puis, faire rouler la voiture à 75 % de sa vitesse maximum (point B de la courbe 5, fig. 27). Si le mélange est top pauvre, remplacer le gicleur de pompe (Gp) non percé par un Gp de la dimension nécessaire pour rétablir (toujours à 75 % de la vitesse maximum) une marche normale.




FIG. 27



Si au contraire, la marche est correcte, laisser le réglage tel qu'il a été trouvé et remonter une pompe type 2 avec tube injecteur haut qui assurera la reprise sans correction de la richesse.

Souvent, on peut utiliser un dispositif de carburation qui permet d'obtenir une courbe correcte sans avoir recours à l'utilisation d'une pompe type 4, avec appauvrisseur à fond.
Cela est particulièrement utile quand il s'agit de carburateurs très simples ou quand la pompe de reprise est nuisible. Dans ce cas, on utilise la disposition dite 'en bijet', c'est-à-dire que le gicleur de ralenti prélève son essence en amont du gicleur principal au lieu de la prélever en aval.
Cette disposition procure approximativement, les mêmes résultats que la pompe type 4, mais donne moins de possibilités de réglage, puisque l'on reste tributaire du réglage du ralenti proprement dit.

Seuls, quelques types de carburateurs et, en particulier, les carburateurs de course, comportent cette disposition en bijet.











  6 - CORRECTEUR ALTIMÉTRIQUE

 <<

  >>





 Pour la carburation des moteurs des voitures automobiles aux altitudes élevées, c'est-à-dire jusqu'à 4 000 m, il est possible, sur la majorité des carburateurs SOLEX, de monter le correcteur altimétrique automatique SOLEX.

La richesse du mélange, qui augmente avec l'altitude du fait de la raréfaction de l'air, se trouve automatiquement rétablie, en freinant le débit du gicleur d'essence (Gg) au moyen d'une aiguille commandée par une capsule manométrique (Fig. 28).




Le correcteur se monte à la place du porte-gicleur principal.

Son réglage est effectué en usine en fonction du gicleur dont il est muni.
Il y a donc lieu de ne modifier en aucun cas ce réglage et de maintenir le gicleur d'alimentation (Gg) du diamètre pour lequel le correcteur a été initialement réglé.

En passant commande d'un correcteur altimétrique, indiquer toujours avec le type exact du carburateur le numéro du gicleur principal qu'il doit remplacer.



FIG. 28















 7 - COMMANDE d'AVANCE à DÉPRESSION

 <<

  >>



  Sur la plupart des carburateurs SOLEX, il est prévu une prise d'avance à dépression qui ne peut être utilisée que si l'allumeur comporte une avance centrifuge et un correcteur d'avance à dépression. Dans cette prise est généralement emmanché un tube rebouché par une vis qu'il importe d'enlever lors du branchement du tuyau flexible aboutissant au dispositif de correction d'avancer à dépression de l'allumeur.













  8 - CARBURATEUR - RÉGULATEUR

 <<

  >>





 Le carburateur-régulateur SOLEX se différencie d'un carburateur SOLEX normal par le montage spécial du papillon réglant l'admission des gaz au moteur. Ce papillon est en même temps papillon-régulateur. Sa forme est telle que les gaz, en traversant le carburateur pour aller au moteur exercent sur lui une poussée qui a toujours tendance à le fermer. Mais, comme on peut le voir sur la figure 29 ci-dessous, un ressort exerce une traction en sens inverse. Le papillon est donc soumis à deux forces antagonistes. Lorsque le régime du moteur est tel que la poussées des gaz dans le sens de la fermeture égale la traction du ressort dans le sens de l'ouverture le papillon, en équilibre, s'immobilise. Ainsi, lorsque le conducteur appuie à fond sur l'accélérateur, le papillon ne peut pas dépasser cette position d'équilibre. Si l'on désire abaisser ou élever la vitesse maximum tolérée du véhicule, on devra changer la position d'équilibre du papillon en modifiant la tension initiale du ressort à l'aide des écrous de réglage.






Légende
des pièces régulateur

1

Papillon régulateur

2

Corps du carburateur

3

Ressort de régulateur

4

Barrette de ressort

5

Manchon de ressort

6

Écrou de tension

7

Gaine de ressort

8

Chapeau de régulateur

9

Joue d'immobilisation des
pièces de réglage







Fig. 29. - Coupe du carburateur-rgulateur

Si le conducteur maintient l'accélérateur à fond, dès que le véhicule abordera une côte, la poussée des gaz faiblira et le papillon s'ouvrira davantage. En descente, au contraire, la fermeture sera plus accentuée. Au début d'une reprise, le papillon sera grand ouvert et reprendra ensuite progressivement sa position d'équilibre, dès que le régime du moteur sera suffisant.

D'après le schéma ci-contre (fig. 29), on voit que le papillon est monté libre sur son axe grâce à un roulement à aiguilles, ce qui lui donne la sensibilité nécessaire. Les écrous de réglage de tension du ressort sont couverts par un chapeau dont les vis de fixation sont plombées. On dispose ainsi d'une inviolabilité totale car les truquages, tels que le blocage du papillon, sont impossibles, sinon le moteur ne peut plus fonctionner.

Le carburateur-régulateur SOLEX trouve son utilisation dans tous les cas où l'on veut que le conducteur ne puisse dépasser la vitesse limite de sécurité et de longue utilisation du véhicule.

Ce sera le cas pour toutes les exploitations effectuant le transport des voyageurs ou des marchandises et pour tous les véhicules servant à la livraison, aux petits transports ou à la représentation : camionnettes, fourgons, commerciales.

Pour le montage, ainsi que pour la mise au point de la carburation (départ à froid, ralenti, marche normale), suivre les instructions données pour les carburateurs de série normale.

Pour le régulateur, se reporter à la notice 17 (description, fonctionnement et réglage).


NOTA. - Les éléments de réglage du régulateur étant particuliers à chaque type de moteur, les carburateurs à régulateur SOLEX sont toujours livrés réglés et plombés pour les moteurs auxquels ils sont destinés.














  9 - INCIDENTS DE FONCTIONNEMENT

 <<

  >>







 Il n'y a jamais à redouter d'insuccès définitif avec le carburateur SOLEX. Il ne peut que se produire des erreurs de montage ou de réglage. Dans ce chapitre, on trouvera énumérées quelques causes d'incidents pouvant provenir du carburateur et surtout d'autres organes dont les défaillances peuvent faire croire à un mauvais fonctionnement du carburateur.

Il faut toujours se rappeler que l'esprit de méthode doit présider à la recherche des incidents.

Il n'y a jamais à redouter d'insuccès définitif avec le carburateur SOLEX. Il ne peut que se produire des erreurs de montage ou de réglage. Dans ce chapitre, on trouvera énumérées quelques causes d'incidents pouvant provenir du carburateur et surtout d'autres organes dont les défaillances peuvent faire croire à un mauvais fonctionnement du carburateur.

Il faut éviter de faire des changements simultanés qui auraient pour résultat de laisser dans l'incertitude quant à la cause du défaut constaté.

FUITES



Canalisations : tuyauterie percée ou dessoudée. Robinet non étanche. Joint de filtre desserré ou défectueux.

Niveau trop haut : Pointeau défectueux, usagé ou de trop gros diamètre. Impuretés empêchant la fermeture du pointeau. Flotteur percé ou trop lourd. Flotteur qui coince. Porte-gicleur desserré. Tous les joints du carburateur, mal serrés ou défectueux. Essence trop légère. Puissance de pompe trop forte.

DÉPART A FROID (difficile ou impossible)



Carburateur : Pas d'essence. Pompe désamorcée. Qualité de l'essence. Entrées d'air additionnel (axe de papillon, joint de bride). Mauvais réglage. Mauvais montage. Remontage défectueux de la glace du starter. Mauvais réglage du starter. Pointeau coincé. Cuve vide par évaporation d'essence.

Allumage : Tout le circuit d'allumage. Batterie déchargée. Magnéto ou allumeur en mauvais état. Manque d'avance. Bougies défectueuses ou encrassées. Bougies mal réglées (4/10 magnéto, 6 à 7/10 allumage batterie). Condensation d'eau sur les bougies (intérieurement et extérieurement).Vis platinées détériorées ou mal réglées (écartement 4/10 mm).

Moteur : Doit réaliser une dépression maximum, sinon : a) Étanchéité défectueuse (tubulure mal serrée). Jeu dans les guides de soupapes. Soupapes coincées, cassées. Bougies, segments défectueux. Montage des appareils branchés sur la tubulure d'admission. b) Vitesse d'entraînement du démarreur insuffisante : Batterie défectueuse. Démarreur défectueux. Qualité et viscosité de l'huile (prépondérant). Graisse trop épaisse dans les transmissions. Moteur dur, neuf ou révisé. Tuyauterie d'essence bouchée ou écrasée.

DÉPART A CHAUD (difficile ou impossible)



Mauvaise arrivée d'essence (exhausteur désamorcé). Pompe désamorcée (tampons de vapeur ou vapor-lock). Gicleur de ralenti trop petit, bouché. Ralenti réglé trop lent, trop pauvre. Ébullition d'essence dans la cuve. Tubulure noyée (avec carburateur inversé, partir papillon grand ouvert). Allumage défectueux. Soupapes grillées ou déformées, ressorts cassés.

MAUVAIS RALENTI



Réglage incorrect du carburateur. Inégalités de compressions (soupapes). Entrées d'air additionnel (voir départ à froid difficile). Allumage défectueux. Écartement irrégulier des pointes de bougies. Bougies non appropriées (trop froides). Remontées d'huile.

MAUVAISES REPRISES



Carburateur : En général, manque d'essence. Mauvais réglage : buse trop grande ; gicleur trop petit ; automaticité insuffisante. Tringlerie mal montée qui accroche. Entrées d'air additionnel (voir départ à froid difficile). Réchauffage insuffisant. Refroidissement trop fort.



Moteur : Neuf ou trop serré. Manque de compression. Bougies défectueuses. Avance mal réglée. Avance automatique irrégulière. Bobine trop chaude. Ébullition de l'essence.

VITESSE INSUFFISANTE



Carburateur : En général, sections trop petites. Mauvais réglage : buse trop petite ; gicleur insuffisant ; automaticité trop grande. Impuretés dans l'essence. Papillon n'ouvrant pas à fond. Manque d'essence par ébullition dans la tuyauterie. Pression de pompe insuffisante. Débit d'exhausteur insuffisant. Pointeau trop petit. Réchauffage trop fort (en été).

Moteur et châssis : En général, tous les frottements anormaux ou défectuosités de fonctionnement. Manque de compression. Moteur trop serré. Mauvais refroidissement. Manque d'avance, avance automatique qui coince. Bougies non appropriées ou défectueuses. Pot d'échappement obstrué. Freins qui serrent. Défaut de parallélisme. Huile trop épaisse.

PUISSANCE EN COTE INSUFFISANTE



Mauvais réglage : buse trop grande ou trop petite ; gicleur trop petit. Manque d'avance initiale. Réchauffage insuffisant. Exhausteur désamorcé (dans une longue côte). Réglage non approprié au carburant. (Voir les incidents concernant les reprises et la vitesse).

MOTEUR QUI CHAUFFE



Carburateur : Mal réglé, trop riche ou trop pauvre.

Moteur : Neuf ou révisé. Mauvais refroidissement. Radiateur entartré. Manque d'eau. Huile défectueuse. Graissage insuffisant. Manque d'essence. Pot d'échappement obstrué.

MOTEUR QUI CLIQUETTE



Carburateur : Réglage trop pauvre. Carburant non approprié au taux de compression (carburant détonnant ; faire essai avec supercarburant). Excès de calamine (très important).

Allumage : Excès d'avance. Courbe d'avance incorrecte.

CARBURATION TROP RICHE



Produite par : Mauvais réglage. Gicleur trop grand. Gicleur alésé ou déformé. Gicleur de contrefaçon. Chapeau de gicleur desserré. Starter en circuit ou insuffisamment fermé. Niveau trop haut (voir fuites). Exhausteur débitant directement dans la tubulure d'admission. Pompe à essence, pression exagérée. Filtre à air mal monté ou colmaté.

Se reconnaît à : La teinte des porcelaines de bougies (noire après un 'plein gaz'). Fumées noires à l'échappement, odeur d'essence. Le moteur galope. Le moteur chauffe. Baisse de puissance.

CARBURATION TROP PAUVRE



Produite par : Mauvais réglage. Entrées d'air additionnel (voir départ à froid difficile). Gicleur insuffisant ou ajutage d'automaticité trop gros. Gicleurs de contrefaçon. Canalisations obstruées. Economiseurs-appauvrisseurs.

Se reconnaît à : La teinte des bougies (blanche après un 'plein gaz'). Le moteur cliquette. Retours au carburateur. Le moteur chauffe. Rendement défectueux. Déformation des soupapes.

RETOURS AU CARBURATEUR



Joint de culasse claqué. Carburation trop pauvre. Auto-allumage : bougies trop chaudes ; calamine. Allumage défectueux. Bougies cassées ou défectueuses. Soupapes cassées ou grippées (ressorts cassés). Bougies trop froides.

EXPLOSIONS A L'ÉCHAPPEMENT



Ralenti trop pauvre. - Soupapes qui accrochent. - Soupapes réglées trop juste. - Entrée d'air dans l'échappement (pot d'échappement perforé). - Bougies défectueuses.

 EXCÈS DE CONSOMMATION



La consommation dépend des facteurs principaux suivants : poids du véhicule, régime du moteur et vitesse moyenne, carburation, état ou réglage des organes mécaniques, genre d'utilisation, circonstances atmosphériques et carburant utilisé.

Avant de juger la consommation d'une voiture, il est indispensable de procéder à un essai de consommation rigoureux. Cette opération est délicate parce que sujette à des erreurs d'appréciation et de lecture.

Afin d'obtenir un résultat précis, on observera les trois points suivants :

Disposer sur la voiture un petit réservoir auxiliaire directement relié au carburateur et suffisamment haut pour l'alimenter par gravité ;

Remplir ce réservoir à l'aide d'une éprouvette graduée, en verre, permettant de connaître exactement la quantité d'essence versée. Utiliser cette éprouvette pour mesurer la quantité d'essence qui reste après l'essai ;

Faire l'essai sur un parcours d'une longueur exactement connue, ayant au moins 25 kilomètres et comportant quelques-unes des difficultés rencontrées habituellement sur la route.



A défaut de bidon auxiliaire, mettre la voiture sur un plan horizontal, remplir le réservoir jusqu'au bord, parcourir une centaine de kilomètres et remplir à nouveau le réservoir avec une éprouvette. La consommation sera donnée par la quantité d'essence versée pour remplir à nouveau le réservoir.

Si le résultat obtenu indique un excès de consommation, on étudiera méthodiquement l'un après l'autre tous les facteurs de consommation énumérés ci-après :

Carburateur : Fuites de carburant : joints en mauvais état. Flotteur percé, ou qui coince ou trop lourd (après changement de carburant). Pointeau sale, ou détérioré, ou trop gros (dans le cas d'une alimentation par pompe). Carburateur : Usure de l'axe de papillon. Montage défectueux. Réglage : réglage incorrect, ou trop riche ou trop pauvre. Emploi de gicleurs alésés ou déformés. Emploi de gicleurs de contrefaçon. Porte-gicleur ou chapeau de gicleur desserré.

Starter : Vérifier que la fermeture est complète lorsque la tirette de commande est repoussée à fond.

Réchauffage : insuffisant.

Filtre à air : mal monté de diamètre insuffisant ou colmaté.

Allumage : réglage incorrect de l'avance (retard ou excès d'avance). Bougies défectueuses ou ne convenant pas au moteur (trop froides ou trop chaudes). Mauvais réglage ou décalage du distributeur. Et, en général, tout ce qui peut agir sur la qualité de l'étincelle.

Moteur : Moteur neuf ou récemment révise, non rodé, ou trop serré. Compression insuffisantes. Jeu ou mauvais réglage de la distribution. Soupapes détériorées ou ressorts trop faibles. Tuyauterie d'échappement encrassée. Entrées d'air additionnel de toutes natures. Embrayage qui patine. Exhausteur débitant de l'essence directement dans la tubulure d'admission. Pompe d'alimentation détériorée. Et, en général, toutes causes se traduisant par une diminution de puissance et un échauffement anormal.

Châssis : Tout ce qui gêne le roulement du véhicule.

Radiateur : En hiver, il est quelquefois bon de limiter le refroidissement.

Enfin, on n'oubliera pas que les moyennes élevées, le mauvais temps, les arrêts fréquents, la façon de conduire, influencent considérablement la consommation.
















BOITE A VITESSE JB3-xxx







Indice

Véhicule

C. Conique

C. Tachy.

1 ère

2 ème

3 ème

4 ème

5 ème

M-AR

001

B/C37F - B/C376 - L426 - L42F

16-57

21-19

11-41

19-39

25-33

30-29

34-27

11-39

002

B/C375 - L425

15-61

TACHY. ELECT.

11-34

19-35

25-33

30-29

33-25

11-39

003

B/C376

16-57

TACHY. ELECT.

11-41

19-39

25-33

30-29

34-27

11-39

009

C405 :: SUPER 5 GT TURBO

15-56

TACHY. ELECT.

11-34

19-35

25-33

30-29

33-25

11-39

010

L426 - L42F - L42L - L42N - B/C376 - B/C37F - B/C37G - B/C37L - B37M - C37N - K/L/S481 - K/L/S482 - K/L48F

16-57

21-19

11-41

19-39

25-33

30-29

34-27

11-39

011

B/C375 - L425

15-61

TACHY. ELECT.

11-34

19-35

25-33

30-29

33-25

11-39

012

B376

16-57

TACHY. ELECT.

11-41

19-39

25-33

30-29

34-27

11-39

013

B376 - L426

15-61

21-19

11-41

19-39

25-33

30-29

34-27

11-39

014

C405 :: SUPER 5 GT TURBO

15-56

TACHY. ELECT.

11-34

19-35

25-33

30-29

33-25

11-39

017

B376 - L481 - L482 - K/L48E - K/L48J - K/L48N

15-61

21-19

11-34

19-35

25-33

30-29

33-25

11-39

019

C409 :: SUPER 5 GTE

15-58

21-20

11-34

19-35

25-33

30-29

33-25

11-39

021

L42E - B/C37E

14-59

21-19

11-34

19-35

25-33

30-29

33-25

11-39

022

K/L482

15-58

21-19

11-41

19-39

25-33

30-29

34-27

11-39

023

B/C408

16-57

21-20

11-41

19-39

25-33

30-29

34-27

11-39

024

B/C40G - B/C40K

16-57

21-20

11-34

19-35

25-33

30-29

33-25

11-39

026

C376 - B/C37D - B/C37F - B37H B/C37L - C37N L42D - L42L L42F - L42N K/L/S481 K/L/S482 K/L48F - K/L48M

16-57

21-19

11-41

19-39

25-33

30-29

34-27

11-39

027

B/K/L/S481 - B/K/L/S482 - B/K/L484 - B/K/L48E - K48F - B/K/L48J - L/B48L - K/L48M - K/C48N - B/C/L533 - L53B - B/C/D53C B/C/L53M

15-61

21-19

11-34

22-41

28-37

30-29

41-31

11-39

028

L42D - L42F - L42N - C37D - B/C37F - B37H - C37N - B/K/L/S481 - B/K/L/S482 - K/L48E - B/K/L48F - B/K/L/S48H - K/L48M - B/C/L533 - B/C/L/S534 - B/C/L53B - B/C53E - B/C/L53C - B/C/L/S53J

16-57

21-19

11-41

21-43

28-37

30-29

39-31

11-39

031

B/K482 - B533 - B/L536

15-58

21-19

11-41

21-43

28-37

30-29

39-31

11-39

032

C405 :: SUPER 5 GT TURBO

15-56

TACHY. ELECT.

11-34

19-35

25-33

30-29

41-31

11-39

033

C409 :: SUPER 5 GTE

15-58

21-20

11-34

22-41

28-37

30-29

41-31

11-39

034

B/C408 ::

16-57

21-20

11-41

21-43

28-37

30-29

39-31

11-39

035

B/C40G - B/C40K

16-57

21-20

11-34

22-41

28-37

30-29

41-31

11-39

036

L425 - B/C375

14-59

TACHY. ELECT.

11-34

19-35

25-33

30-29

41-31

11-39

037

L42E - B/C37E - B/C/D/L53C - B/C/L53F

16-61

21-19

11-34

22-41

28-37

30-29

41-31

11-39

038

B376 - L426 - K/L48U

15-61

21-19

11-41

21-43

28-37

30-29

39-31

11-39

041

B/C/S576 - B/C/S57L

17-56

21-20

11-41

21-43

28-37

30-29

39-31

11-39

044

B/C/L539 - B/C/D/L53D

15-61

21-19

11-34

19-35

25-33

30-29

39-31

11-39

045

B/C574

16-55

21-20

11-41

21-43

28-37

30-29

39-31

11-39

046

B/C574 - B/C57C - B/C57U

15-58

21-20

11-34

22-41

28-37

30-29

41-31

11-39

047

B/L57B

16-55

21-19

11-41

21-43

28-37

30-29

39-31

11-39

048

C575 - C57D

14-59

21-19

11-34

19-35

25-33

30-29

39-31

11-39

050

F40N - F40P

15-58

21-19

11-41

21-43

28-37

30-29

39-31

11-39

051

B/C/L539 - B/C/D/L53D

15-61

21-19

11-34

19-35

25-33

30-29

39-31

11-39
